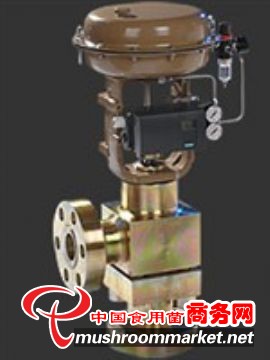

 進口角型調節閥 德國高壓角型調節閥 雙作用氣缸活塞 單座

德國卡爾閥門集團中國一級授權代理商

GERMANY KARL VALVE COMPANY LIMITED

德國卡爾控制閥 創造應用價值-德國卡爾

進口小口徑單座角型調節閥選型技術資料：http://www.86pv.net/ProductList.aspx?id=1040

結構特點和應用范圍

小口徑單座角型調節閥結構緊湊，流量大，可調范圍廣，流量特性精度高，符合IEC534-1-1976標準，調節閥的泄漏量符合ANSIB16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。

技術參數和性能指標

閥    體

型    式    角型單座鑄造球形閥

公稱通徑    20、25mm

公稱壓力    ANSI 125、150、300、600 JIS10、16、20、30、40K PN1.6、4.0、6.4MPa

連接型式    法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型

法蘭標準：JIS B2201-1984、ANSI B16.5-1981、JB79-59等

焊接連接：嵌接焊SW

材    料    鑄鋼（ZG230-450）

鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、鈦等

上 閥 蓋    常溫型（P）：-17～+230℃  伸長Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃

伸長Ⅱ型（EⅡ）：-100～-45℃  伸長Ⅲ型（EⅢ）：-196～-100℃

注：工作溫度不準超過各種材料的允許范圍

壓蓋型式    螺栓壓緊式

填    料    V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

閥內組件

閥芯型式    單座柱塞型閥芯

材    料    不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

執行機構

型    式    HA多彈簧薄膜執行機構

膜片材料    丁睛橡膠夾尼龍布

彈簧范圍    20～100、80～240kPa

供氣壓力    140～400kPa

氣源接口    Rc  1 4

環境溫度    -30～+70℃

閥作用型式     氣—關式或氣—開式

附    件       定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

性    能

泄 漏 量    金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976Ⅳ級軟 閥 座：小于閥額定容量的10-7，符合ANSI B16.104-1976Ⅵ級

回    差    帶定位器：小于全行程的1%不帶定位器：小于全行程的3%

基本誤差    帶定位器：小于全行程的±1%不帶定位器：小于全行程的±5%

注：采用標準的V型聚四氟乙烯填料時

可調范圍       50：1（0.25≤Cv≤14）或（Cv≤0.16）

以上是進口小口徑單座角型調節閥 的詳細信息，如果您對進口小口徑單座角型調節閥的公稱壓力、閥體材質、額定流量系數、介質種類、溫度范圍、閥前后壓力（壓差）、電源電壓、控制信號有什么疑問，請聯系我們獲取產品代理商的最新信息。
